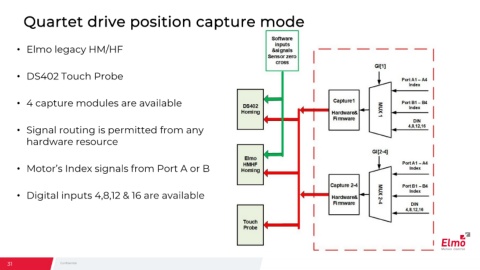

Quartet drive position capture mode











            • Elmo legacy HM/HF









            • DS402 Touch Probe









            • 4 capture modules are available









            • Signal routing is permitted from any



                  hardware resource









            • Motor’s Index signals from Port A or B









            • Digital inputs 4,8,12 & 16 are available
